新能源起步階段，大概在11到15年誕生了第一代VCU產品。技術來源于傳統汽車電控ECU，以發動機控制器及車身控制器為主要技術來源。行業典型產品有德爾福的HCU-2、聯電的VCU、大陸的H300及普華第一代VCU-1。
第二代產品起步階段是16年到19年。目前行業解決方案主要產品，聯電的VCU8、德爾福的HCU-5、大陸H500及普華ORIENTAIS_HCU-6，二代產品受制于補貼滑坡及車輛安全事件影響，因此出現了符合功能安全和不符合功能安全要求的兩種產品。但從長遠發展來看VCU的功能安全及AUTOSAR軟硬件平臺是勢在必行。
如果說汽車未來發展趨勢是電動化、智能化(甚至是軟件定義汽車)，那么整車控制器未來發展必將是高度集成及安全可靠。無論汽車發展到什么階段，安全、舒適與經濟性永遠是發展的硬性指標。開放合作、分工合作是未來OEM、Tier1及Tier2主流合作模式。
現在的第三代的技術，已經更加高度集成化，例如集合了VCU功能的域控制器。當然，還有一種方式是，取消VCU，將VCU的功能分解到其他控制器，例如安全和上下電的功能，分到到BMS，行車相關的功能，分解到MCU。
至于，VCU到底有哪些作用？我來稍微系統的給大家介紹一下：
說白了，就是汽車的大腦！接受外部的信號信息，然后運算后，給出相應的指令，給其他部件，進行車輛的工作。

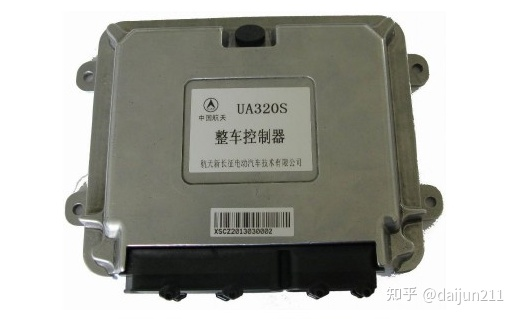

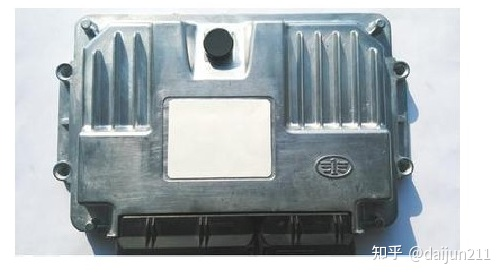

一，VCU長什么樣子？
如下圖：

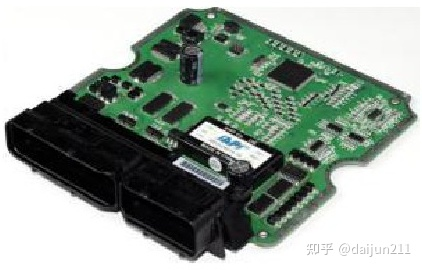

拆開之后，是一些電路板

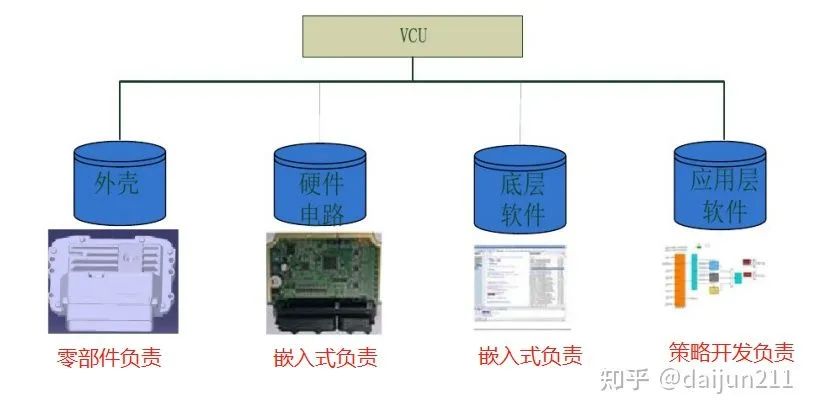

VCU包含的部分，如下圖所示?！覀€(gè)人負責的，就是其中應用層軟件的集成化測試工作。

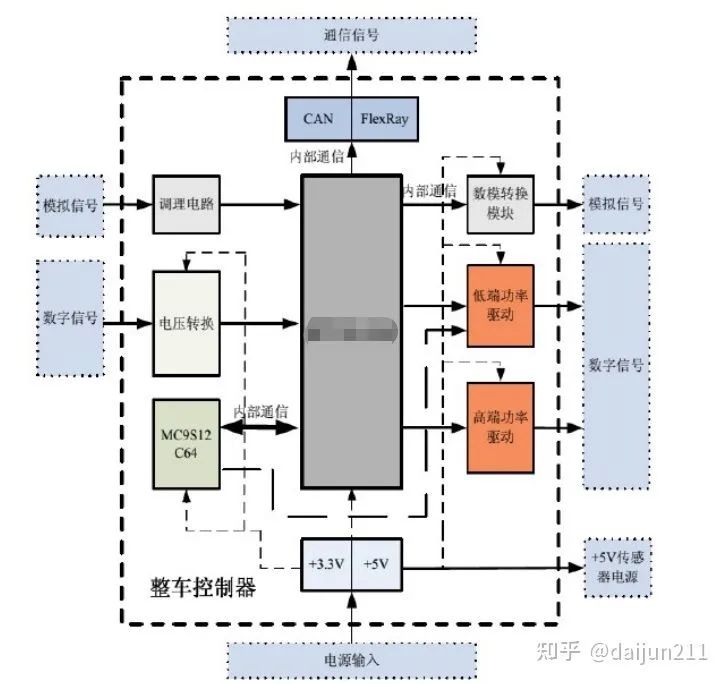

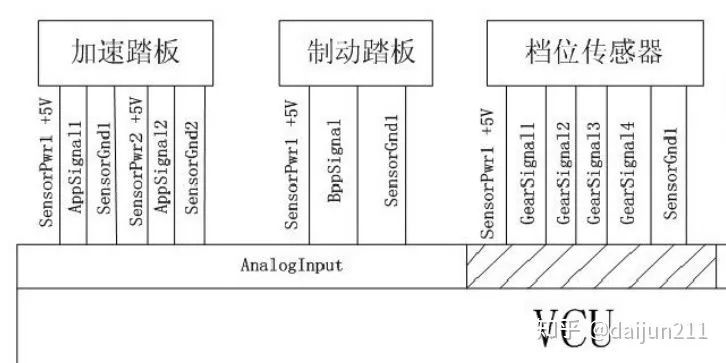

二，VCU的基本工作方式如何？
一切都是電信號！如下圖：

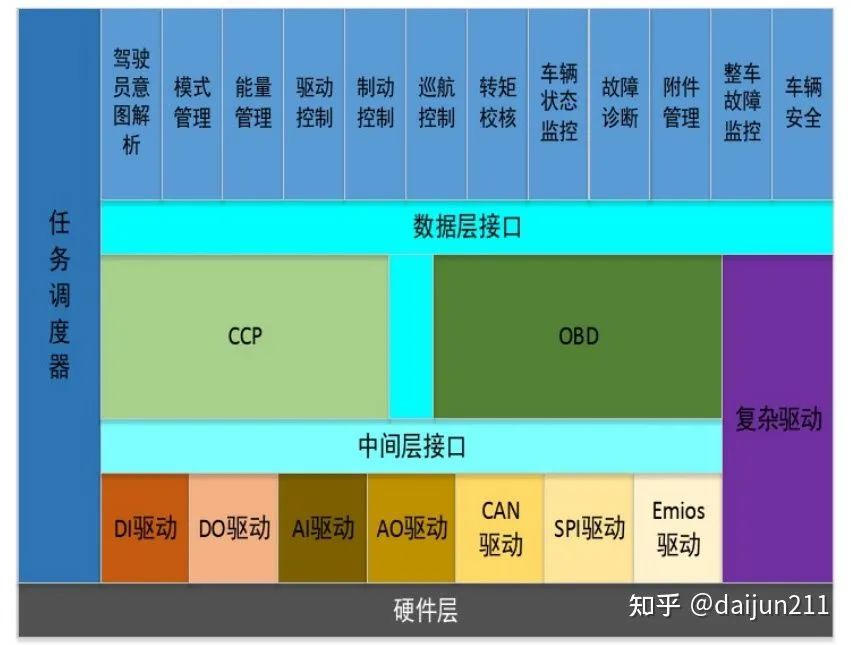

三，VCU軟件控制方向的架構如何？
當前來說相對成體系。如下圖：
四、VCU的具體作用詳解：
1，駕駛員意圖解析
VCU通過采集加速踏板，制動踏板，檔位，等人機交互的接口信息（智能汽車還接收大屏等信號），并綜合車輛當前的狀態，如電池電量，車速，等關鍵信息，給出駕駛員對車輛的驅動或者制動需求，進行加速或者減速。

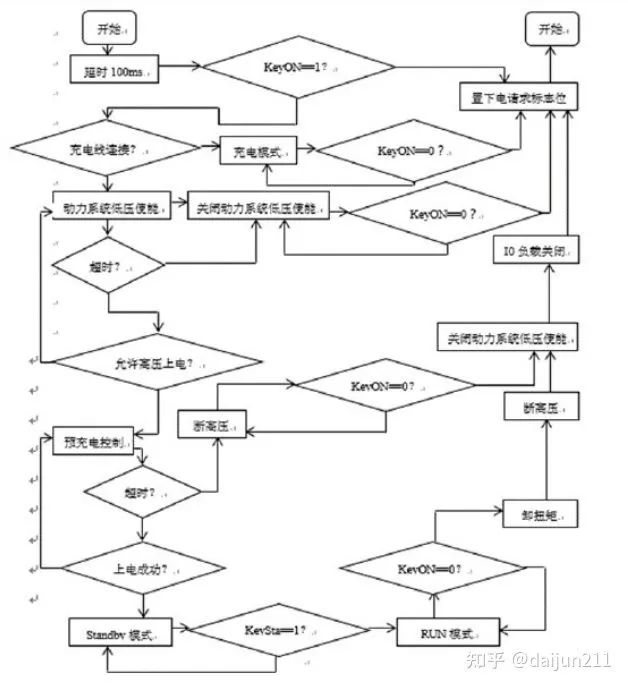

2，整車模式管理
實車車輛模式狀態的變化和管控，純電動車輛總體分為初始化模式，高壓保持模式，交流充電模式，直流充電模式，行車模式，補電模式，故障模式等，VCU通過合理且明確的狀態轉移的條件和路徑，實現車輛各狀態之間的切換。

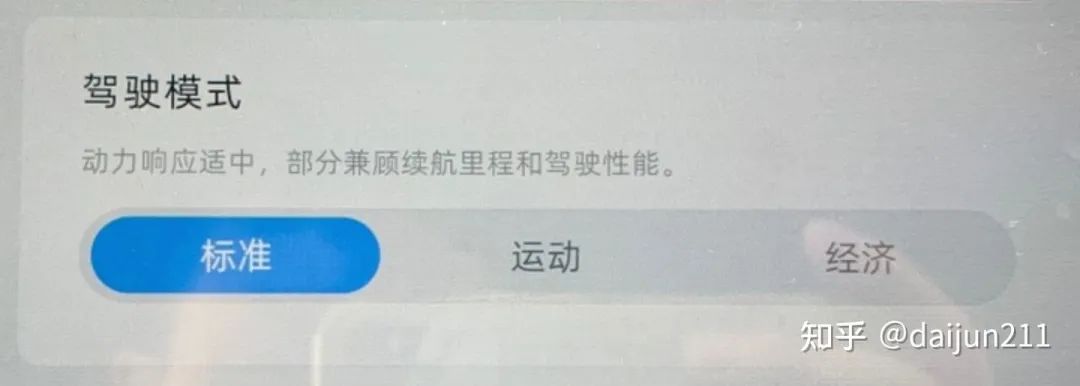

3，整車能量管理
對于純電動車輛來說，VCU通過對整車能量狀態的監控，協調車輛動力輸出和其他高壓部件的工作狀態，最大化的利用車輛的能量，以達到最優的能量使用效果——更強的動力，或更長的續航里程。如低電量時對電機的限功率，限制空調使用?；蛘咴谟脩暨x擇不同的駕駛模式（如Sport模式）時，更大偏向于能量偏向動力輸出。
4，驅動控制

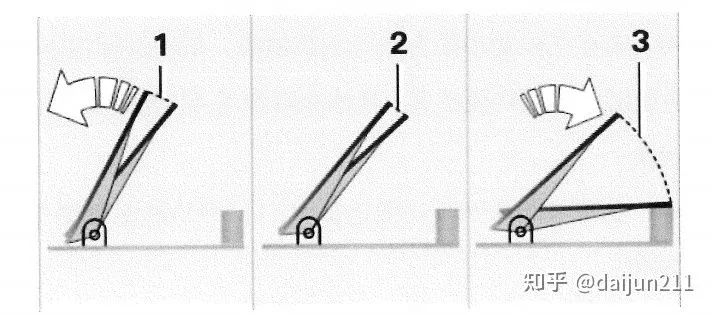

以駕駛員驅動扭矩需求和車輛實際狀態為基礎，對整個驅動系統控制的動態管控過程進行優化和管理。使動力系統部件，在最優化的工作模式下，符合駕駛員的駕駛需求。例如，通過油門踏板的控制（深度，踩下速率等）解析，判斷駕駛員的需求扭矩大小，實現不同的加速效果。
5，制動控制

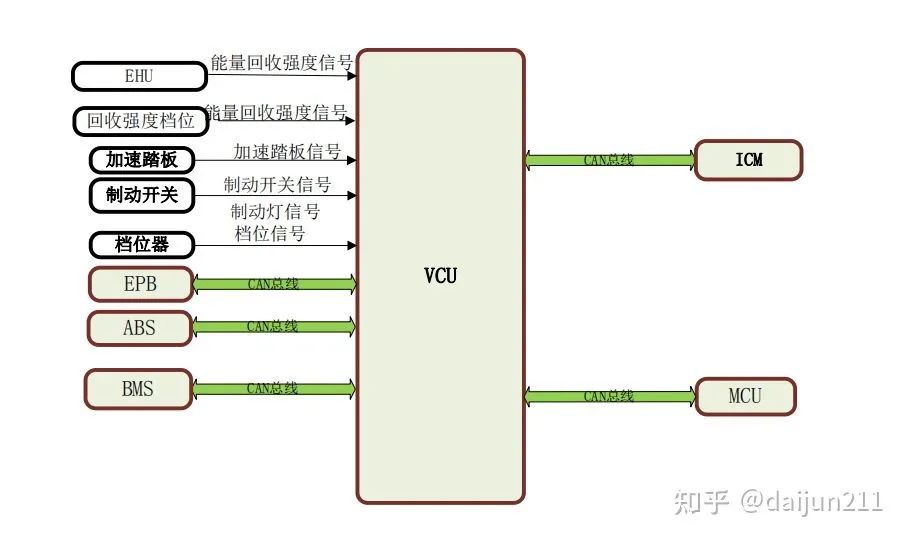

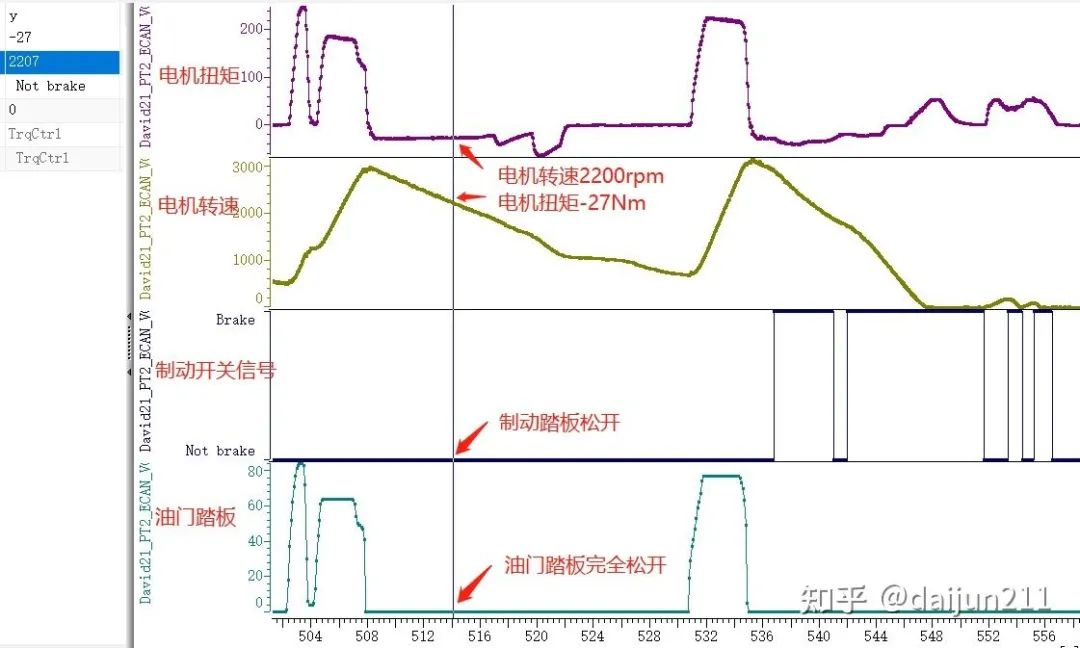

此處的制動控制的說法，其實不太嚴謹，更準確的說法，是能量回收的控制。VCU根據車輛當前的車速，駕駛員對踏板的操作，以及當前車輛狀態的預估（例如，電池溫度，SOC等狀態），計算符合當前狀態下的能量回收，由車輛的驅動系統進行執行。從而獲得最優的能量的回收和制動的感覺。
但是，能量回收和制動這個話題非常大,這里不具體展開。

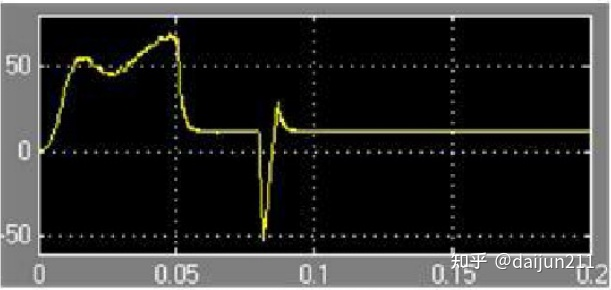

6，扭矩監控
從整車功能安全角度出發，VCU采集動力系統（驅動電機控制器）所反饋的客觀參數，進行運算得到的車輛實際扭矩，從而對整車的扭矩進行監控，以確保車輛動力系統工作在安全的范圍內。
7，整車故障監控
VCU通過綜合分析比較各零部件上傳的信號值，和傳感器采集的數值，進行實時的計算，比較。對車輛零部件的狀態進行有效的識別和管理。例如對電池上報的電池溫度，或者充電口的溫度傳感器采集的溫度值，進行判斷，有效的避免車輛發生故障。或者在發生故障時，進行提醒或者安全措施。

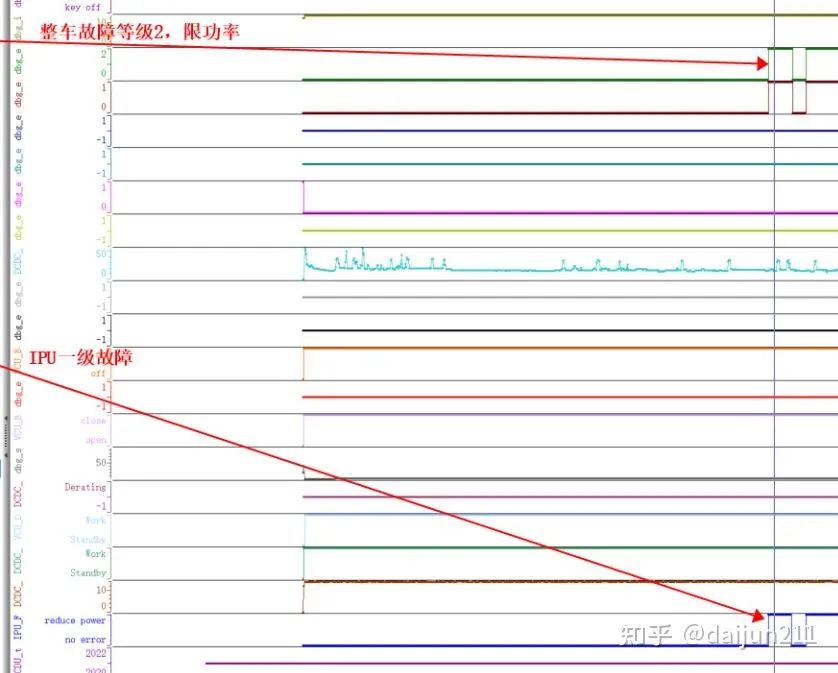

8，部件故障監測
通過整車級別的設計，VCU可以進行相關冗余設計，在部分部件發生故障時，可以有效的進行診斷和處理，保證車輛的基本功能不會喪失。例如，在電機過溫時，VCU通過一定的冗余設計，可以降低行車功率，保證車輛部分基本功能完善?；谡嚱嵌?，對故障進行適應性處理。
9，整車附件的管理
VCU可以實現對車輛的附件功能，例如，空調功能的管理，DCDC需求管理，水泵，儀表，真空泵倒車燈，制動燈的管控。進行能量的最優化計算管理和整車需求。

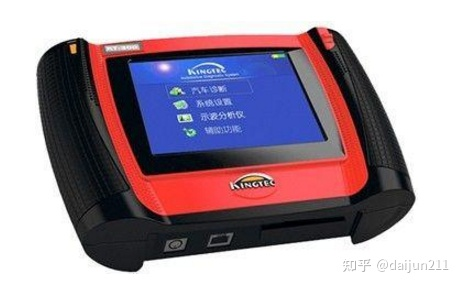

10.故障診斷
VCU根據故障診斷的要求，便于售后進行維護和診斷。包括診斷儀開發都和VCU的診斷方案息息相關。

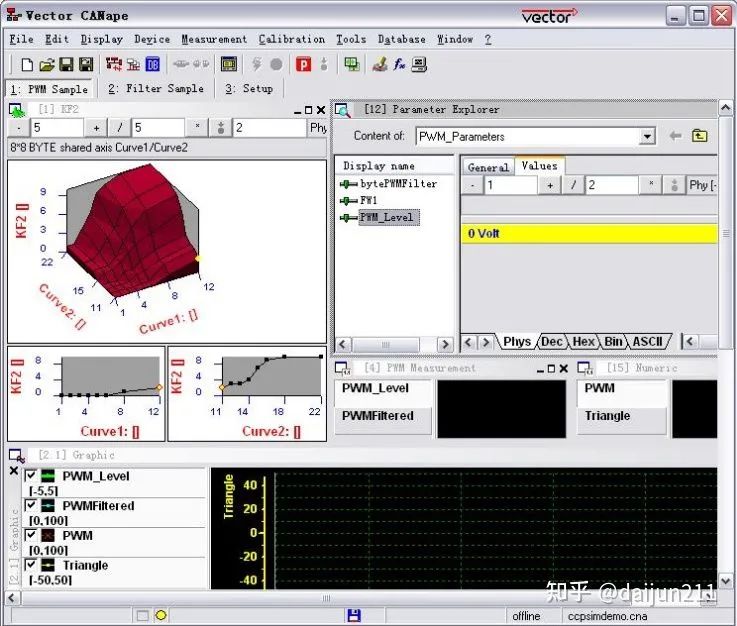

11，在線標定
通過對VCU的扭矩Map和一些溫度map的標定，包括一些故障限制的標定?？梢詫?duì)VCU內的一些標定量參數進行修改。因?yàn)檐囕v的軟件并不是一開始就寫死的，通常都會預留一些可調的數值，讓標定工程師進行修改，以實現車輛達到最好的狀態。例如，對駕駛員的扭矩Map進行標定，可以改變車輛的駕駛性。
以上，就是VCU的大概的介紹。
